SYSTEM 28 Hegesztőasztalok

Anyagok

Anyag vastagság kb. 24,5 – 27 mm

Professional 750

Magas minőségű acél 5355J2+N,
plazma nitridált és BAR bevonattal

Professional Extreme 8.7 / 8.8

Edzett szerszámacél X8.7 / X8.8,
plazma nitridált és BAR bevonattal

Furat Ø 28 mm

1. Furatok az asztal felületén diagonális osztással vagy 100×100 mm osztással
2. Furatok 3 mm-es rádiusszal
3. Az asztal szélein és sarkain 3 / 6 mm rádiusz
4. Asztal oldalának magassága 200 mm. Furattávolság az asztal oldalán 50 mm
5. A felületen skálával ellátva
6. Bordázattal erősített kivitel

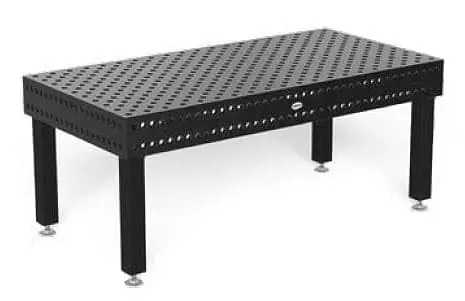

A SYSTEM 28 (S28) Hegesztőasztalok 24,5-27 mm vastag anyagból készülnek, 100 mm-es furatosztással, a furatok átmérője: 28 mm. Az asztal szélei ergonómiai és biztonsági okokból 3/6 mm-es lekerekítéssel rendelkeznek, az asztalon lévő furatok a könnyebb illeszthetőség érdekében 3 mm-es lekerekítéssel vannak ellátva.

Az asztal oldala 200 mm magas (az Extreme PLUS kivitel esetében 300mm), melyen 2 sorban helyezkednek el a furatok (az Extreme PLUS kivitel esetében 5 sorban). A Professional Extreme 8.7-es asztaloknak diagonális osztásban helyezkednek el a furatok az asztalok oldalán. Az asztalok gravírozott méretskálával vannak ellátva. Az asztal alulról bordákkal van megerősítve és diagonális furatosztással is rendelhetőek.

Professional Extreme PLUS hegesztőasztalok:

Felület: edzett szerszámacél plazma-nitrid felülettel
Keménység: kb. 360-420 Vickers
Asztal oldalának a magassága: 300 mm

Professional Extreme 8.8 Hegesztőasztalok:Professional Extreme 8.8 hegesztőasztalok speciális szerszámacélból készülnek plazma-nitridált bevonattal. Nagyon erős felületi keménységgel rendelkezik, így sokkal korrózióállóbb és magasabb az ellenállási hatásfoka. Így különösen alkalmas nehéz összeszerelési munkákhoz.

Professional Extreme 8.8 hegesztőasztalok:

Felület: edzett szerszámacél plazma-nitrid felülettel
Keménység: kb. 360-420 Vickers

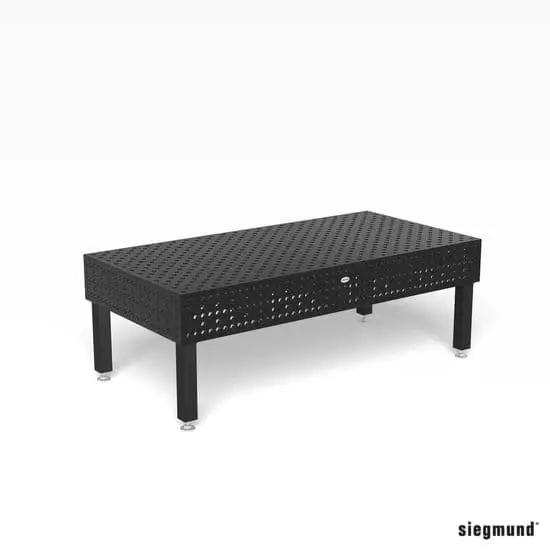

Professional Extreme 8.7 hegesztőasztalok:

Felület: edzett szerszámacél plazma-nitrid felülettel.
Keménység: kb. 280-340 Vickers

Professional Extreme 8.7 hegesztőasztalok speciális szerszámacélból készülnek plazma nitridált bevonattal. Így különösen alkalmas nehéz összeszerelési munkákhoz. Ha az asztal diagonális osztással is el van látva, akkor a rögzítési opciók közel a duplájára nőnek. Az asztal oldallapja diagonális furatosztású.

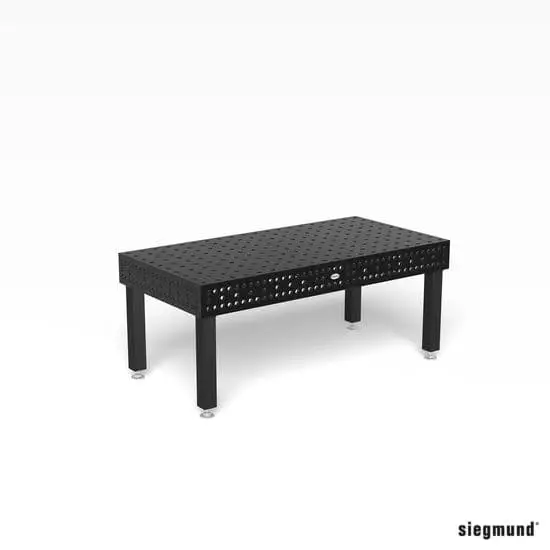

Professional 750 hegesztőasztalok:

Felület: Acél S355J2+N Plazma-nitrid felület.
Keménység: kb. 165-220 Vickers

A Professional 750 hegesztőasztalok S355J2+N(St 52/3) acélból készülnek és plazma-nitrid felületkezeléssel vannak ellátva. Ennek a kialakításnak köszönhetően ezek az asztalok is nagyon jól bírják a terhelést.

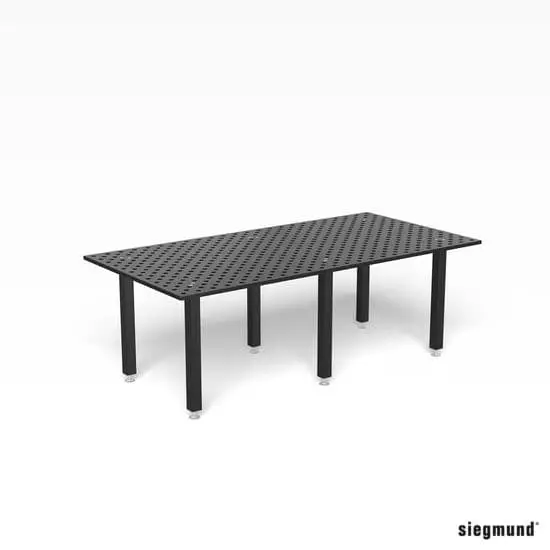

BASIC hegesztőasztalok:

Felület: Acél S355J2+N vagy edzett szerszámacél x8.7.
Keménység: kb. 165-220 Vickers

Basic hegesztőasztalok kiváló minőségű acélból S355J2+N (St 52/3) illetve edzett szerszámacélból készülnek. Ezen asztalok különösen alkalmasak könnyű alkatrészeken végzett munkálatokhoz. Hegesztőasztal nem edzett és nincs bevonattal ellátva ezért tapadásmentesítő spray-t (cikkszám: 000924) szükséges használni.

Rozsdamentes acél hegesztőasztalok:

Felület: Rozsdamentes acél X5CrNi18-10 (1.4301).
Keménység: kb. 206-380 Vickers

Rozsdamentes asztalok különösen alkalmasak rozsdamentes alkatrészeken végzett korróziómentes munkálatokhoz, pl.: gyógyszer- és élelmiszeripar.

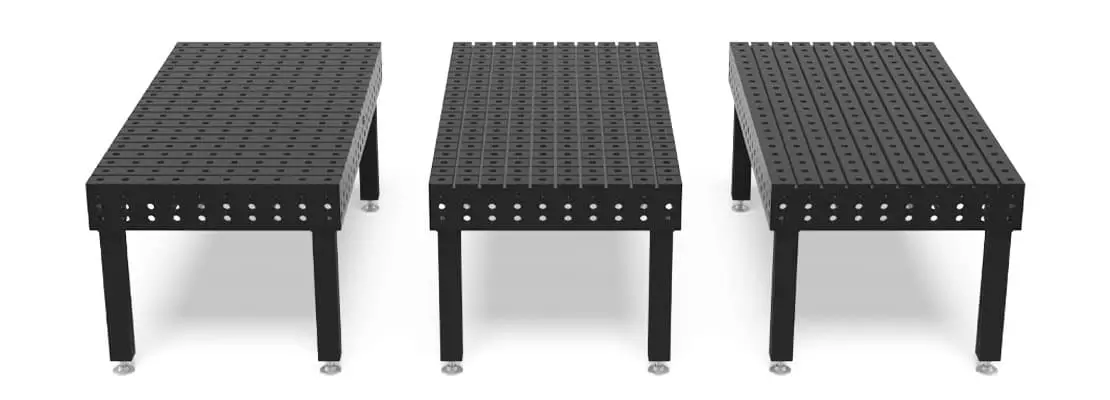

T-hornyú hegesztőasztalok:

Felület: Acél S355J2+N Plazma-nitrid felület.
Keménység: kb. 1665-220 Vickers

A T-hornyú hegesztő asztalok magas minőségű S355J2+N (St 52/3) acélból készülnek és a plazma-nitrid felületet termokémiai kezeléssel kapják meg. A kezelésnek köszönhetően az asztal felülete még ellenállóbb lesz a korrózióval szemben. Mindemellett az asztal kapacitás is megnő. A T-hornyú asztalok rendelhetőek kereszt irányú, hosszirányú vagy fordított hornyokkal. Külön igény alapján ezek az asztalok furat nélkül is rendelhetőek.

Bővebb információ az alábbi linken: T-hornyú asztalok.

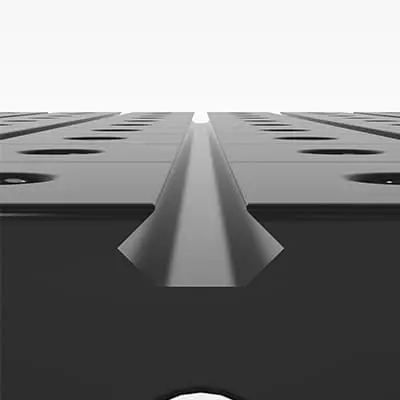

Hatszöghornyú asztalok :

Anyaga: Szerszámacél X8.7 Plazma-nitridált

Kombinálja a hegesztőasztal és a hornyos asztal előnyeit egy termékben. A komponensek rögzítésekor a hatszögű horonnyal ellátott asztalok széleskörű rögzítési lehetőséget és maximális rugalmasságot biztosítanak.
Hatszögű hornyok távolsága 100 mm, Furat Ø 28 mm
Furatok 100×100 mm-es rácsban.

Bővebb információ az alábbi linken: Hatszöghornyú asztalok.

Rendelhető méretek:
– Az S28 Extreme 8.8 diagonális ráccsal ellátott asztaloknál a PLUS kivitel a sárgával jelzett méretekben rendelhető.

S28 BASIC 750	S28 Basic 8.7	S28 Professional 750	S28 Extreme 8.7 diagonális ráccsal	S28 Extreme 8.8	S28 Extreme 8.8 diagonális ráccsal
	1000 x 1000 mm	1000 x 1000 mm	1000 x 1000 mm	1000 x 1000 mm	1000 x 1000 mm
	1200 x 800 mm	1200 x 800 mm	1200 x 800 mm	1200 x 800 mm	1200 x 800 mm
1200 x 1200 mm	1200 x 1200 mm	1200 x 1200 mm	1200 x 1200 mm	1200 x 1200 mm	1200 x 1200 mm
1500 x 1000 mm	1500 x 1000 mm	1500 x 1000 mm	1500 x 1000 mm	1500 x 1000 mm	1500 x 1000 mm
		1500 x 1500 mm	1500 x 1500 mm	1500 x 1500 mm	1500 x 1500 mm
2000 x 1000 mm	2000 x 1000 mm	2000 x 1000 mm	2000 x 1000 mm	2000 x 1000 mm	2000 x 1000 mm
2000 x 1200 mm	2000 x 1200 mm	2000 x 1200 mm	2000 x 1200 mm	2000 x 1200 mm	2000 x 1200 mm
		2000 x 2000 mm	2000 x 2000 mm	2000 x 2000 mm	2000 x 2000 mm
2400 x 1200 mm	2400 x 1200 mm	2400 x 1200 mm	2400 x 1200 mm	2400 x 1200 mm	2400 x 1200 mm
3000 x 1500 mm	3000 x 1500 mm	3000 x 1500 mm	3000 x 1500 mm	3000 x 1500 mm	3000 x 1500 mm
		4000 x 2000 mm	4000 x 2000 mm	4000 x 2000 mm	4000 x 2000 mm
			4800 x 2400 mm

A hegesztőasztalokhoz előre összeállított szerszámkészletek vásárolhatóak, de minden egyes termék egyenként is beszerezhetőek, részletes információi a szerszámokról, kiegészítőkről és a készletekről az alábbi linken talál: S28 Szerszámkészletek.
