FELSŐVEZETÉK KARBANTARTÁSI GÉPEK

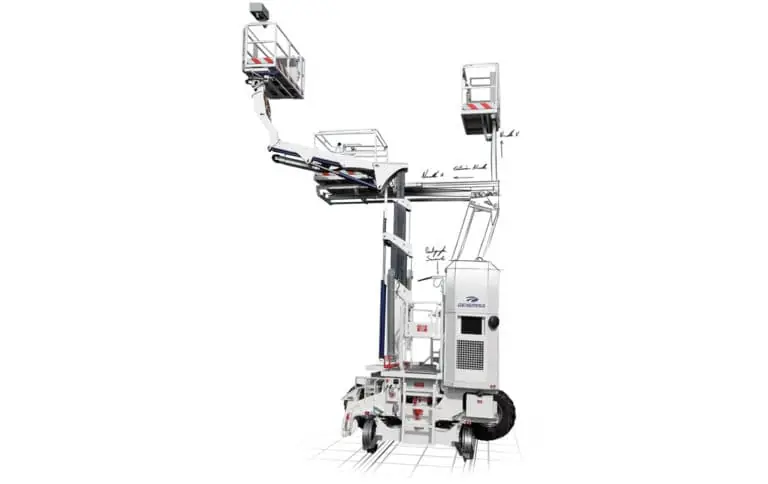

ÖNJÁRÓ ELSZŐVEZETÉK KARBANTARTÓ UNIVERZÁLIS GÉP
OPTIMA 100
- Az OPTIMA 100 lehetővé teszi a könnyű hozzáférést az összes felsővezetékhez (távközlési és érintkező kábelekhez), beleértve az adagolókábeleket is, így ez az egység értékes és sokoldalú eszköz a felsővezeték-karbantartási műveletekben.
- Az OPTIMA 100 kombinált mérő- és földelő áramszedőt használ, amely biztosítja az Ön biztonságát, miközben a felsővezeték helyzetének pontos mérését kínálja.
- A jármű minden vágánytípuson gyors hozzáférést biztosít az előtét megrongálása nélkül, egy távirányító segítségével, amely megkönnyíti a be- és kikapcsolást
MŰSZAKI ADATOK
(A műszaki adatok tájékoztató jellegűek)
| Verziók | PFN : Pályával párhozamos platorm + 1 emelőkosár 2N : 2 emelőkosár IPC : pályára merőleges platform + 1 emelőkosár |
| Motor(ok) | 3 hengeres, 30 kW, diesel |
| A kosár maximális magassága | 8 m (a sínkoronáltól az emelőkosár aljáig) |
| Maximális kinyúlás a kosárhoz | 5 m-ig (a pályatengely és a kosár munkaterülete között) |
| Távirányító | Igen, egy rádiós távirányító és egy vezetékes távirányító mentéshez |
| Nyomtáv | 1,000 – 1,678 mm |
| Maximum túlemelés | 180 mm |
| Minimális ívsugár | 25 m |
| Maximális emelkedő | 6% |
| Tömeg | ≈ 5 tons |
TARTOZÉKOK:
- Elektromos generátor (2500 W – 230 VAC)
- Emelő csörlő (130 kg-ig) kosárban (kivéve VCP IPC)
- Dönthető drótgém (max. oldalirányú erő 250 kg) (kivéve VCP IPC)
- Mechanikus kitámasztókarok közúti használatra
- Felvonók elektromos szigetelése (2500 VDC-ig – egyéb feszültség külön kérésre)
- Magasság/lépés mérő készülék
- Felhajtó rámpák
- Téli készlet (olajfűtés -25 °C-ig)
- Szállító utánfutó
MOTORIZÁLT KÉTUTAS FELSŐVEZETÉK KARBANTARTÓ JÁRMŰ
OPTIMA 300
- Az OPTIMA 300 100%-ban kielégíti a felsővezeték-karbantartási igényeket a dupla kosarakkal ellátott platformnak köszönhetően az oszlopokon történő egyidejű munkavégzés érdekében (teleszkópos kosár), valamint az kontakt vezetéknek (emelő kosár)
- Ergonomikus közúti-vasúti jármű, lehetővé teszi a személyzet és a felsővezeték felszerelések berakodását a teleszkópos felvonóba a földről, és stabilizátorokkal van felszerelve a pályán kívüli munkához (az oszlop mögött)
- Méretei 2 jármű szállítását biztosítják pótkocsin, és betartják a városi vasúti közlekedés űrszelvényét (2400 mm maximális szélesség).
MŰSZAKI ADATOK
(A műszaki adatok tájékoztató jellegűek)
| Motor(ok) / Teljesítmény | 4-hengeres dízelmotor, 55 kW |
| Maximális teleszkópos felvonó munkamagasság | 12.6 m (41 ft.) |
| A teleszkópos felvonó maximális működési kinyúlása | 7.2 m (24 ft.) |
| Kosár forgatása teleszkópos liften | 180 ° (Oszlop mögötti munkánál) |
| Maximális terhelésű teleszkópos lift | 265 kg (584 lbs) |
| Maximális munkamagasság emelőkosárhoz | 8.3 m (27 ft.) |
| Maximális eltolás a teleszkópos emelőkosárhoz | 3,3 m (11 ft.) |
| Maximális platformrakodás dupla kosarakkal | 300 kg (teeszkópikus kosár) (661 lbs) 120 kg (emelőkosár) (265 lbs) |
| Nyomtáv | 1,435 mm |
| Maximális túlemelés | 180 mm (7 in.) |
| Minimális ívsugár | 40 m (13 ft.) |
| Maximális rámpa | 7 % |
RENDELHETŐ TARTOZÉKOK:
- Védőkabin
- Start & Stop
- Felhajtó rámpák
- Hidraulikus generátor krimpelő szerszámhoz (700 bar)
- Emelő csörlő liftben (150 kg)
- Dönthető drótgém
- Védőképernyő az elektromos kockázatok ellen (emelő bölcső
- Felsővezeték magasságmérő készülék
- A liftek elektromos megsértése (2500 VDC)

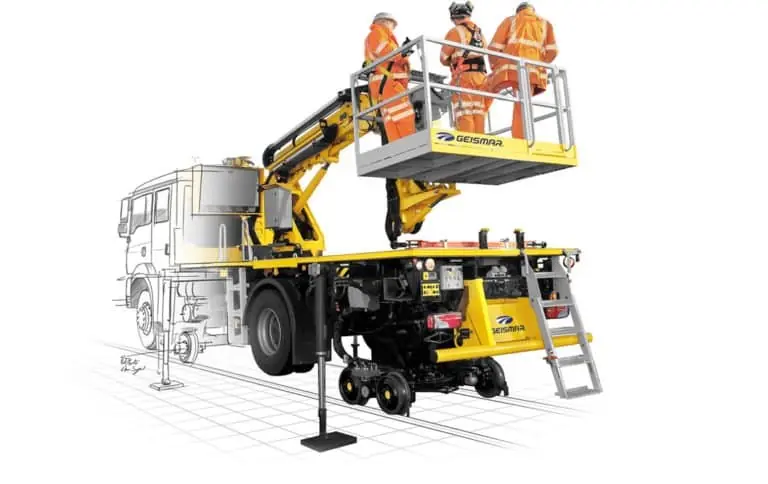

KÉTUTAS FELSŐVEZETÉK SZERELŐ JÁRMŰ
AIR WIZARD – V2R
- Hatékony és sokoldalú megoldás az OHL-karbantartáshoz, amely földelőkészülékünknek köszönhetően biztosítja a kezelők biztonságát. Áramszedőnk OHL paramétereket is képes mérni
- Emelő kosár lehetővé teszi munkatársai számára, hogy mindenféle felsővezeték-műveletet (például kábelhúzást) és karbantartást végezzenek, de az alagút ellenőrzését is
- Elektromos motorunk növeli annak lehetőségét, hogy városi vagy alagútban zajmentesen dolgozhassunk, miközben tiszteletben tartjuk környezetünket
- A vasúti csatlakozóknak köszönhetően a Geismar közúti-vasúti teherautó lehetővé teszi, hogy kivontassa a szerelvényt, hogy felszabadítsa a pályát, hogy a lehető leghamarabb újrainduljon a normál forgalom
MŰSZAKI ADATOK
(A műszaki adatok tájékoztató jellegűek)
| Motor teljesítmény | Diesel – 6 hengeres |
| Elektromos motor / teljesítmény | 80 VdC – 30 kW |
| Az akkumulátorok száma | 2 |
| Ülésszám | 3 |
| Az emelvényen megengedett maximális bruttó tömeg | 500 kg / 1,102 lbs |
| Maximális vontatási kapacitás | 40 t (dizel motor) / 18 t (elektromos motor) |
| Minimális görbületi sugár | 20 m / 66 ft. |
| Maximum tuti | 160 mm (for 1,435 mm nyomtáv) 6 in. (for 56 in. nyomtáv) |
| Maximális gradiens | 8 % |
| Nyomtáv | 1,000 – 1,676 mm / 39 to 66 in. |
| Maximális sebesség az úton | 90 km/h 56 mph |
| Maximális sebesség a vasúton | 40 km/h 25 mph |
RENDELHETŐ TARTOZÉKOK:
- Hótoló/hóeke
- Műhely kabin
- Földelés és/vagy mérő áramszedő

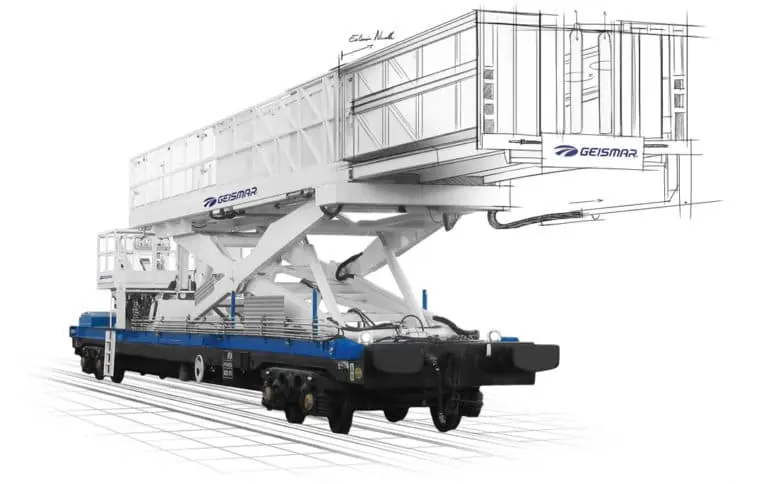

FELSŐVEZETÉK KARBANTARTÓ PÓTKOCSI
WMC
- A WMC egy konfigurálható megoldás az Ön felsővezeték-karbantartási igényeinek megfelelően: munka konvojban (100 km/h-ig vontatott kocsik) vagy önállóan (önjáró kocsik 15 km/h sebességig)
- Könnyű hozzáférés a felsővezeték minden pontjához (szerelvények, árboc, oszlopok stb.) számos funkció jelenlétével: platformok, emelvények, daruk
- Ezek a kocsik a legújabb szabványok szerint vannak rögzítve (földelés áramszedő, szigetelt felvonók stb.), hogy minden körülmények között a felsővezeték alatt működjenek
MŰSZAKI ADATOK
(A műszaki adatok tájékoztató jellegűek)
| Alváz összeszerelés kocsira | Hegesztett vagy csavarozott (twist-lock) |
| Minimális ívsugár | 80 m |
| Maximum tuti | 180 mm (1435 mm nyomtáv) |
| Felület | Maximum terhelés: 1,500 kg (3,307 lbs) Maximum magasság: 6.5 m (236 in.) |
| Bölcső | Maximum terhelés: 500 kg (1,102 lbs) Maximum magasság: 15.7 m (591 in.) Maximum oldalsó kinyúlás: 7.9 m (276 in.) |
| Daru | Maximum emelési kapacitás: 3,300 kg (7,275 lbs) Maximum tartomány: 10.3 m (406 in.) |
RENDELHETŐ TARTOZÉKOK:

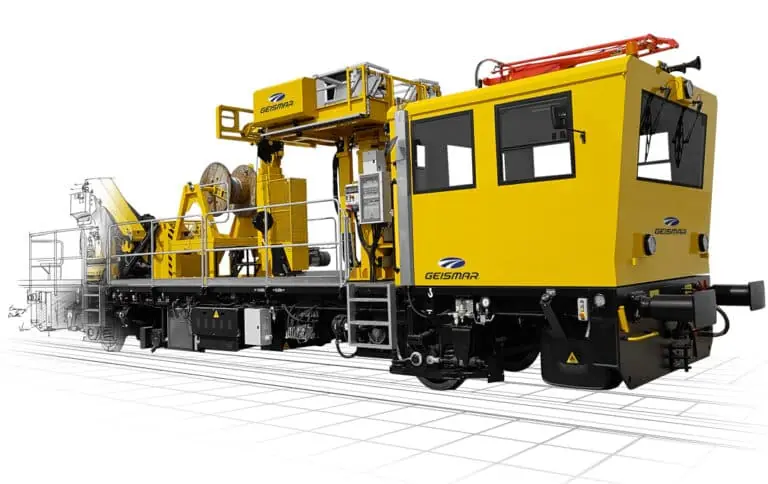

FELSŐVEZETÉK KARBANTARTÓ MOTORKOCSI
AIR DRAGON – VMT/VMB
- Az Air Dragon VMT/VMB egy kiváló minőségű és hatékony jármű, amely az összes felsővezeték-infrastruktúrán működik, optimális teljesítményt és eredményeket biztosítva
- Minden Air Dragon VMT/VMB testre szabható, hogy megfeleljen az összes követelménynek, köszönhetően a speciális berendezések kialakításának
- A berendezés biztonságos elektronikus és mechanikus rendszereket használ, amelyek garantálják a kezelők biztonságát
Minden ilyen jellegű jármű vevői egyedi igények után kerül legyártásra, ezért a megadott műszaki paraméterek általánosságban értendőek.
MŰSZAKI ADATOK
(A műszaki adatok tájékoztató jellegűek)
| Emelőberendezések választéka | 24 m-ig. |
| Maximális emelkedő | 70 ‰ |
| Sebesség | 120 km/h-ig |
| Felfüggesztések | Tekercsrugók vagy gumi/acél |
| Terjedés | Hidrosztatikus, hidrodinamikus vagy elektromos |
| Tömeg | 20-tól 88 tonnáig |
| Nyomtáv | 1435 mm (1000 mm – 1676 mm) |
| Képesítés és minősítés | UIC, EN, AAR és OSHA szabványok |
RENDELHETŐ TARTOZÉKOK:
- Oszlop kezelő berendezések
- Platform (500 kg-os terhelésig) +/- 90°-os elforgatás
- 3 az 1-ben platform az OHL-en való munkához
- Csörlő
